详情介绍
  • 【图片说明】
  • JGD型双球可曲挠橡胶接头

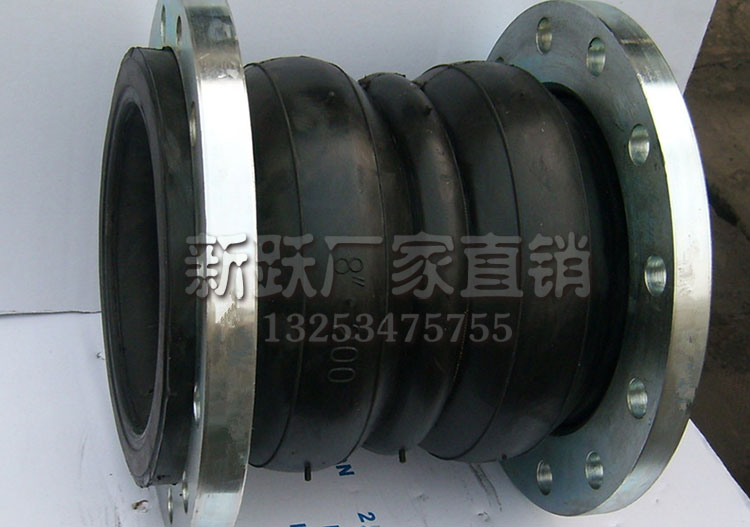

    【图片说明】JGD型双球可曲挠橡胶接头

JGD型双球可曲挠橡胶接头

    可曲挠双球橡胶接头又称作橡胶软连接、橡胶弹性接头、管道减震器、避震喉、软接头、减振器等。是一种高弹性、高气密性,耐介质性和耐气候性的管道接头,可曲挠橡胶接头有单球橡胶接头、双球橡胶接头、异径橡胶接头。

  由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。

销售热线:132-5347-5755       1314-0182-505

名称:可曲挠双球体橡胶接头


型号:JGD/KXT

可曲挠双球橡胶接头产品介绍


        可曲挠双球橡胶接头又称作橡胶软连接、橡胶弹性接头、管道减震器、避震喉、软接头、减振器等。是一种高弹性、高气密性,耐介质性和耐气候性的管道接头,可曲挠橡胶接头有单球橡胶接头、双球橡胶接头、异径橡胶接头。


可曲挠双球橡胶接头性能特点


        1、可曲挠双球橡胶接头体积小、重量轻、弹性好、安装维修方便。


        2、可曲挠双球橡胶接头安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。


        3、可曲挠双球橡胶接头工作时可降低结构传递噪音,吸振能力强。

        4、我公司自主研发的内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。

 可曲挠双球橡胶接头适用范围

         由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

主要数据

`公称通径长度Lmm法兰厚度b(mm)螺栓数n螺栓孔直径Domm 螺栓孔中心圆直径D1mm轴向位移 (mm)横向位移(mm)偏转角度(a1+a2)
DN英寸伸长压缩
401.51651841811010202030
5021752041812510202030
652.51752041814510202030
8031752081816010202030
10042252281818015302530
12552252281821015302530
15062252482324015302530
20083252482329520403030
2501032526122335020403030
3001232526122340020403030
3501432526162346020403030
4001632526162551520403030
4501832528202556525453030
5002035028202562025453030
6002435030203072525453030

注:1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000,球体可做丁晴橡胶,三元乙丙,氯丁橡胶等材质。
         2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
         3、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。

      由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等各个品种,适应多种介质和环境。

安装注意事项

   1、橡胶软接头在安装时严禁超位移极限安装。

   2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置,以防止工作时受压拉脱。

   3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

   4、安装螺栓要对称逐步加压拧紧,以防局部泄露。

   5、安装时应远离热源,严禁使用不符合本产品要求的介质。

     原材料苛刻把关!产品质量的好坏,原材料起着决定性作用!新跃管道利用多年的生产经验,确定了一批质量稳定的原料供应商,并在每批原料进厂时都进行苛刻的质量把关,确保能生产出质量上乘产品!成品出厂严格质检!

   再完善的生成管理流程,也会有产品偶然出现次品,新跃人能做的就是,在全面优化生成过程的同时,严格成品质检,大批量,多批次的产品检验,为您提供高品质的产品。
