  • XYSSJB-3(BY)型压盖式限位松套伸缩接头
    【图片说明】XYSSJB-3(BY)型压盖式限位松套伸缩接头
  • XYSSJB-3(BY)型压盖式限位松套伸缩接头

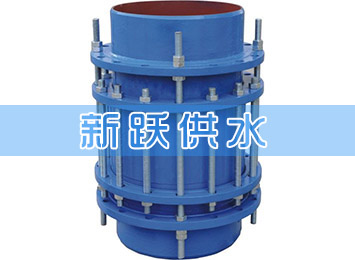

    【图片说明】XYSSJB-3(BY)型压盖式限位松套伸缩接头

XYSSJB-3(BY)型压盖式限位松套伸缩接头

基本简介

【语义】松套传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

【公称通经】DN50mm-DN3200mm

【密封材料】NBR

【制造标准】GB12465-2002。

【传力接头的材质】主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

【适用范围】本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

【常用型号】VSSJAFG(CF)型单法兰松套传力接头,VSSJAF(C2F)型双法兰松套传力接头,VSSJAFC(CC2F)型可拆式双法兰松套传力接头

伸缩接头应进行水压实验:

1.DN65-150,以Pm=2.4mpa进行密封性实验;

2.DN200-400,以Pm=1.5Mpa进行密封性实验;

    伸缩接头属于管道补偿器中接头,一般管道系统采用的标准为GB/T12465-2007,替换GB/T12465-2002及GB/T14414-1993

安装说明

     松套伸缩节安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下相互斜度,紧压在管子外圈起密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿目的


订购热线:1314-0182-505

XYSSJB-3型压盖式限位松套伸缩接头说明
    压盖式限位松套伸缩接头型号SSJB-3(GB/T12465-1999)或BY(GB/T12465-2002)型,压盖限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。


XYSSJB-3(BY)型压盖式限位松套伸缩接头作用

压盖式限位松套伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。


SSJB-3型压盖式限位松套伸缩接头优点

压盖式限位松套伸缩接头伸缩量大,安装简单方便,使用寿命长(使用寿命长达10-30年)维修方便。


XYSSJB-3型压盖式限位松套伸缩接头特点
    压盖式限位伸缩接头管道两边以焊接的方式连接。


XYSSJB-3(BY)型压盖式限位松套伸缩接头安装
    压盖式限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,最后用对角法均匀拧紧螺母,调整好防脱螺母即可。


XYSSJB-3(BY)型压盖式限位松套伸缩接头价格

如您需要我厂生产的压盖式限位松套伸缩接头,想要咨询其价格,就请来电咨询我们:0371-64100977,也可以联系我们的企业QQ:651321950,我们有专门的网上客服为您详细解答!

XYSSJB-3型压盖式限位松套伸缩接头

序号

名称

数量

材料

1

压盖

2

QT400-15、Q235A、ZG230-450、20

2

套筒

1

Q235A、20、16Mn

3

密封圈

2

NBR

4

限位短管

2

Q235A、20、16Mn

5

螺母

Tn

Q235A、35、1Cr18Ni9Ti

6

长螺母

n

Q235A、35、1Cr18Ni9Ti

7

螺柱

n

Q235A、35、1Cr18Ni9Ti

称通径DN


管子外径

外形尺寸

伸缩量△L

n-Th

DW

Do

D

L

L1

0.6-1.6MPa

2.5MPa

65

76

76

155

645

180

90

2-M12

2-M12

80

89

89

165

100

108

108

190

2-M16

114

114

195

125

133

133

215

140

140

225

150

159

159

245

2-M16

3-M16

168

168

255

200

219

219

310

645

180

90

2-M16

3-M16

250

276

276

375

3-M20

4-M20

300

325

325

440

655

220

110

5-M20

350

377

377

490

4-M20

400

426

426

540

450

480

480

590

5-M20

6-M20

500

530

530

645

600

630

630

750

700

720

720

850

6-M20

7-M20

800

820

826

965

1075

290

150

6-M24

8-M24

900

920

926

4065

7-M24

9-M24

1000

1020

1026

1165

1200

1220

1226

1365

8-M24

10-M24

1400

1420

1428

1590

9-M27

12-M27

1500

1520

1528

1690

1600

1620

1628

1795

10-M27

14-M27

1800

1820

1828

2000

11-M27

15-M30

2000

2020

2030

2200

12-M27

16-M30

2200

2220

2230

2420

13-M27























     产品广泛用于给水、排水、污水处理厂、电力、冶金、城建、石油化工、环保等大中型企业,严格按照国家标准设计生产,特殊规格型号可按用户需要和要求订做。

安装说明

A. 先把中间压盖螺母松开,使密封圈处于几乎不能工作状态,然后再调整短管,调整的尺寸按1/2ΔL为最佳,再调整好接头,并去掉螺柱的第一个螺母,使管道通心,并使螺柱的头对准管道法兰孔,便可进行一端安装。

B. 螺母加压要对称,逐步扭紧。

C. 再安另一端法兰,方法类推。

D. 对称逐渐压紧压盖螺母,以适为可。

E. 工作时,发现局部密封不严,可在局部压紧压盖螺母 ,以不泄漏为止,两端密封不严,逐步拧紧法兰两端螺母,至不漏为止。

技术要求

1.伸缩接头的套管和法兰盘的材料为20;螺栓材料为35;制动螺钉材料为2CR13。橡胶圈材料:介质为油类的丁晴橡胶I-2,介质为水用氯丁橡胶III-2。

2.除介质为油类外,其他适用管路的伸缩接头的钢制零件就热度锌处理。

3.一般状态下安装尺寸为L1,根据接头使用的目的,可行当调整L1的数值,但最大直不得超过1.5L1。

        原材料苛刻把关!XYSSJB-3(BY)型压盖式限位松套伸缩接头质量的好坏,原材料起着决定性作用!新跃管道利用多年的生产经验,确定了一批质量稳定的XYSSJB-3(BY)型压盖式限位松套伸缩接头原料供应商,并在每批原料进厂时都进行苛刻的质量把关,确保能生产出质量上乘的XYSSJB-3(BY)型压盖式限位松套伸缩接头!成品出厂严格质检!再完善的生成管理流程,产品偶然出现次品,新跃人能做的就是,在全面优化生成过程的同时,严格成品质检,大批量,多批次的产品检验,为您提供高品质的XYSSJB-3(BY)型压盖式限位松套伸缩接头并确保供水、给排水解决方案完美实施。

        凡使用我厂产品,一律按国家“三包条例”实行三包。包修期一年内, 我厂可免费派技术员到用户处安装调试,传授技术,终身供配件,保证用户满意放心!         客户购买前,厂方免费派工程技术人员到用户现场为用户规划场地、设计最佳流程方案;购买后,将免费指派专门的售后服务人员,到达现场指导客户安装调试,协助客户规划和管理设备,直达用户满意为止。
